隨著城市建設的發展，電信，電力，交通控制，下水道等各種市政建設產生了巨大的城市管網系統，為維護各管網必然有眾多的井蓋，井蓋一旦缺失將會帶來嚴重的安全隱患，汽車"輪陷"、行人落井，造成路上行人和車輛的人身財產傷害。對井蓋進行管理的難度在于其數量龐大、分布地域廣。要對每一個井蓋進行巡查將耗費大量的人力物力。所以建設城市道路井蓋的安全監控成為非常重要的課題。

本文推薦利用Standex-Meder MK02系列干簧管作為井蓋傳感器，從而建設井蓋報警系統的辦法。

              圖1.MK-02 干簧管外型

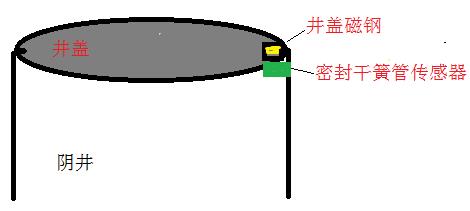

圖2：井蓋示意圖

MK02系列有三種開關狀態模式可選，常開模式型號，常關模式型號，單刀雙擲模式，對于井蓋狀態只需要開和合兩種，所以選擇常開型和常關型比較合適。安裝時選用無磁性螺釘，以免干擾。

如圖2所示，在井蓋特定位置選用磁鋼材料，當井蓋有效合上時，磁鋼與MK02干簧傳感器（如常開模式）上下重合，干簧傳感器開關合上，傳感器連接線連通，數字接口可以得到低電平信號。如果井蓋打開，干簧傳感器斷開，傳感器連接線信號斷開，數字接口可以得到高電平信號。由此可以監控道路井蓋狀態。

MK02干簧傳感器的密封結構和工作溫度指標非常適合條件嚴酷的道路井蓋狀態監控。

MK02系列干簧管特點：

單組干簧傳感器

干簧傳感器絕不與井蓋直接接觸，最小接近距離5mm.

干簧傳感器采用密封的簧片開關，因此不易遭受惡劣環境的影響，導致過早的電機失效

干簧傳感器帶有各種引腳，連接器和引線長度，便于電路連接

堅固的機械外殼

數百萬次的可靠操作

在惡劣環境下密封工作

無需帶電工作

螺釘連接或PCB通孔安裝

接觸可動態測試

工作溫度和儲存溫度為-30℃、80℃，滿足道路井蓋下環境
