50年前，人類發明了集成電路，現如今人們的日常生活發生了巨大的變化。手表、手機、兒童電動玩具、電腦等等，隨處可見集成電路的影子。芯片設計者們也在不斷開發具有更小、更快速和有更多開關門的新型集成電路。而每個芯片的數百萬個門都需要進行測試以達到令人滿意的運行效果。因此，一些耗資數百萬美元的檢測設備被用來一周7天24小時不停歇的測試這些芯片。

圖1 CRF物理布局圖

由于需要測試的門電路很多，測試速度顯得至關重要。測試人員需要在測試儀中集成開關以隔離所有點，并使用快速脈沖傳輸信息。這些快速脈沖是在皮秒的范圍內以每秒數十億位的信息傳輸。測試儀中的開關必須謹慎挑選，以確保在數十億次的可靠操作中可切換和攜帶不失真的快速脈沖。測試設備的設計者們發現世強代理的Standex-Meder專門設計了超小型干簧繼電器以完成數十億次的操作任務。

每年都會更新運行速度更快的芯片進入市場，這對于自動測試設備（ATE）制造商研發測試設備來對芯片進行測試而言是一個挑戰。設計人員在測試設備的關鍵組件上通常有三種選擇：機電式繼電器、半導體開關（pin二極管、FET等）、干簧繼電器。通常機電式繼電器較大，運行速度非常慢并且傳輸快速脈沖的成本很高；半導體開關的隔離度不夠好，測試中過多電容泄露會與正在測試的設備相互影響。而MEDER的RF繼電器專用于在50Ω阻抗環境下切換與傳輸?shù)目焖贁?shù)字脈沖，并表現出極好的隔離性能。

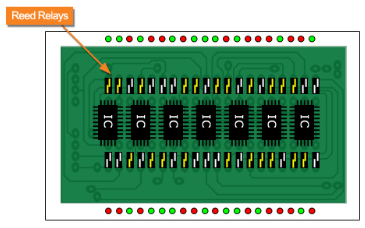

圖2 IC和干簧繼電器在集成電路板上的分布

Standex-Meder的SRF系列使用開關切換僅0.5pf和觸點傳輸0.2pf的四重屏蔽裝置。該系列可以切換和傳輸短于50皮秒的脈沖，不對脈沖前沿與后沿造成影響。Standex-Meder的CRF系列提供線性插入損耗的范圍是DC到7GHz，而SRF系列的范圍可從DC到20GHz。這兩種系列均是表面貼裝引線配置的超小型產品。

特點：

? 高可靠性

? 理想的射頻特性

? 適用于傳輸偏移時間小于20ps的快速數字脈沖

? 能夠傳送高達20GHz（SRF）的RF信號

? 特性阻抗為50Ω

? 開關與屏蔽裝置間電容小于0.5pf

? 觸點間的介電電壓為200V

? 接觸可動態測試

? 可表面安裝

? 體積小

? 可用BGA

? 具有熱固性的塑料包裝

? 四重屏蔽裝置

CRF系列規格：

（1）線圈特性

? 最低、正常和最高線圈電阻分為135Ω、150Ω和165Ω

? 正常線圈工作電壓為5.0V

? 最大吸合電壓為3.75V

? 最小開斷電壓為0.85V

（2）開關特性

? 最大觸點額定功率為10Walts

? 最大開關電壓、電流和載流分為170V、0.5Amps和0.5Amps

? 最大靜態和動態接觸電阻值為250mΩ和250mΩ

? 觸點間的最小介電電壓為210V

? 線圈與觸點間的最小介電電壓為1500V

? 最大插入損耗（低于-3dB點以下）為7GHz

? 最長運行時間和釋放時間分為0.1msec、20μsec

? 最低與最高的工作溫度分為-10℃、100℃

? 最低與最高儲存溫度分為-55℃、125℃

應用：

對測試集成電路場合均適用，如：數字存儲器芯片、VLSI、ASICS、微處理器、模擬芯片、混合信號（模擬和數字）集成電路、分立集成電路。
